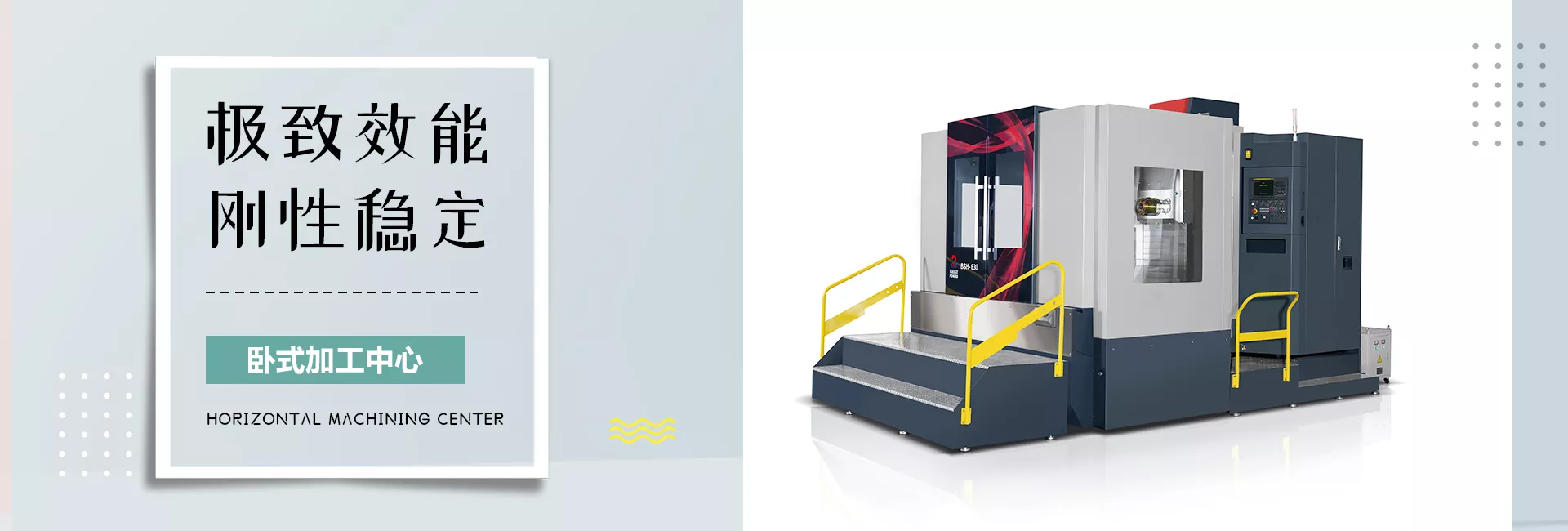

HORIZONTAL MACHINING CENTER
高刚性卧式加工中心
> 极致稳定
1.一体成型底座采用高刚性倒T箱型结构，结合大跨距轨道设计，可确保在轴向快速进给条件下，最稳固的支撑刚性。
2.立柱采用移动框架双层后壁低重心结构，强力切削运行稳定，减少切削震动。
3.旋转工作台，可选数控分度精度0.001°或精密鼠牙盘分度精度1°，实现精确旋转分度定位。
4.主轴箱采用轻量化高刚性对称结构，减少自身形变及热变形，动态响应性高。
5.三轴采用超高刚性滚柱型线性滑轨，兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制性大幅提升。
6.底座、立柱、工作台与导螺杆固定座等关键接触面，皆经过精密手工铲花程序，以达成最佳组装精度、结构强度及均衡负载。
> 全方面供需
1.所有铸铁结构件均采用三维设计和有限元分析优化，回火与时效交替工艺处理，彻底消除铸件内应力，提高机床的整体运动刚性和精度保持性。
2.严格的零件及装配检验流程，先进的检验器具及精密装配，保证每台机器达到最佳的工作精度。
>大功率主轴
1.采用台湾高精度主轴，标准转速6000rpm，并带有主轴气幕保护装置，确保主轴高精度稳定,寿命长,选配3000转。主轴采用大功率(15/18.5kw)双绕组宽裕伺服电机驱动，扭矩可达210NM(opt3000转可达420NM)。工作台采用高精度齿轮盘定位,定位精度“ ±5”重复定位精度±3”。
2.整体结构刚性高，全行程不产生颠覆力矩。底座铸件用高精度五面龙门加工，只需一次装夹即可完成五面的铣削、钻孔、攻丝，减少了装夹误差，提高了加工精度。丝杠采用成组60°角接触球轴承，双支撑并进行预拉伸，确保传动精度。
HORIZONTAL MACHINING CENTER
高刚性卧式加工中心
>大功率主轴
整体结构刚性高，全行程不产生颠覆力矩。底座铸件用高精度五面龙门加工，只需一次装夹即可完成五面的铣削、钻孔、攻丝，减少了装夹误差，提高了加工精度。丝杠采用成组60°角接触球轴承，双支撑并进行预拉伸，确保传动精度。
PARAMETERS OF HORIZONTAL MACHINING CENTER
高刚性卧式加工中心技术参数
